エコクリーン

トンネル掘削工事用電気集塵機

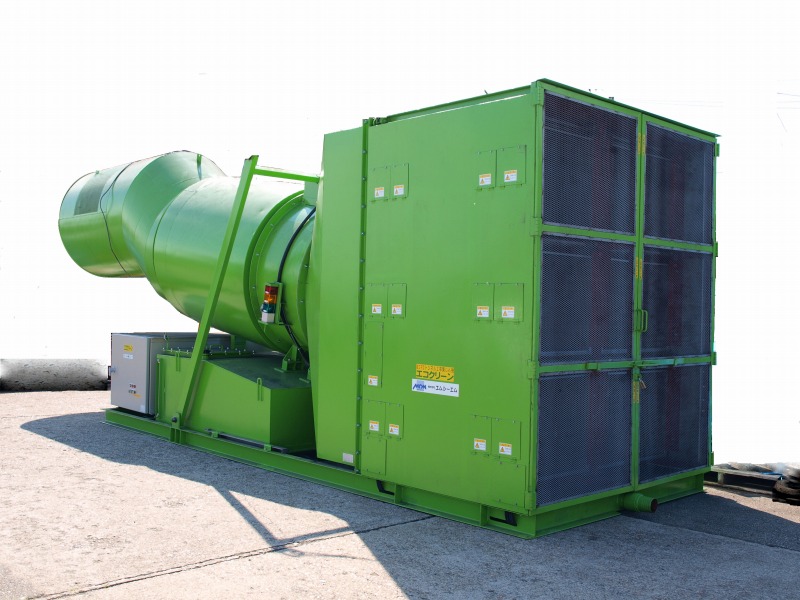

エコクリーンX型 トンネル掘削工事用大容量電気集塵機

Background エコクリーンM-ECX型 開発の経緯

1999年9月にトンネル工事用電気集じん機「クリンジェット」として1号機をトンネル掘削上事現場に納入してから、現在に至るまで多くのトンネル工事現場でご採用頂いてまいりました。

その後クリンジェットを改良・改造する形で「エコクリーン」として開発し、納入させて頂きましたが、その後更なる性能向上を目指して研究・開発に取り組んでまいりました。

「エコクリーンX」は弊社が工事現場で培ってきたノウハウの蓄積をもとに、もっと扱いやすく、更に効率の高い電気集じん機をご提供する目的で独自に開発致しました。

Feature エコクリーンX型の特徴

放電線を無くし極板に変更

従来の放電線に代えて、新開発の放電極板に高電圧を印加させコロナ放電を発生させる方式に変更しました。
放電線は消耗品であったが、放電極板は消耗しないためランニングコストの低減を実現すると共に、断線によるトラブルを解消しました。

少ない消費電力

バグフィルタ一方式に比べて集じん部の通過抵抗が小さいので、消費電力が約1/4で済みます。
CO2の発生等の環境負荷を大幅に低減でき、電カコストの大幅な抑制が可能です。

除電装置(逆帯電装置)の搭載

帯雷した粉じんの電荷を除去する機能により、集じん機周辺が汚れる現象を抑制します。

処理風量が不変

フィルター式の集じん機は粉じんの付着により通過抵抗が増し処理風量の低下が避けられませんが、電気式は通過抵抗は殆ど変らず処理風量も変化しません。

搭載設置が簡単

25t吊のラフター1台で、運搬トラソクからの荷卸や坑内用台車への搭載が行え、2人×半日程度で現場での設置作業を行うことができます。

高い集じん効率

計測専門会社によるユニット単体の測定で95%以上の集じん効率が確認されています。
但し、洗浄するまでの間に集じん効率が低下、長期間の使用により集じん効率が低下するなどの理由により、換気計画を行う場合の集じん効率は90%を適用されることを推奨します。

徴微細粉じんの捕集

じん肺を引起すとされる4μm以下の微細粉じん(吸入性粉じん)を効率よく捕集できることが測定により確認されています。
特に1μm以下の粉じんに対してはバグフィルターに比べてより高い集じん効率が確認されています。

粉じん洗浄力の向上

極板に付着した粉じんを効率よく洗い流すために、自動洗浄工程を強化しています。
1回の洗浄に必要な水量を貯蔵するタンクを付属しているため、トンネル作業のサイクルに関係なく洗浄作業を行うことができます。洗浄操作はワンプッシュで実施可能です。

コンパクト

処理風量が同じ集じん機では他の機種と比べ外形寸法が一番小さく、クローラ台車や専用キャリー台車への搭載が可能で、粉じんが発生する切羽近くまで移動させ粉じんを封じ込め捕集することが可能です。

Mounting エコクリーンX型の搭載例

2400㎥/min トラック搭載

クローラ台車搭載

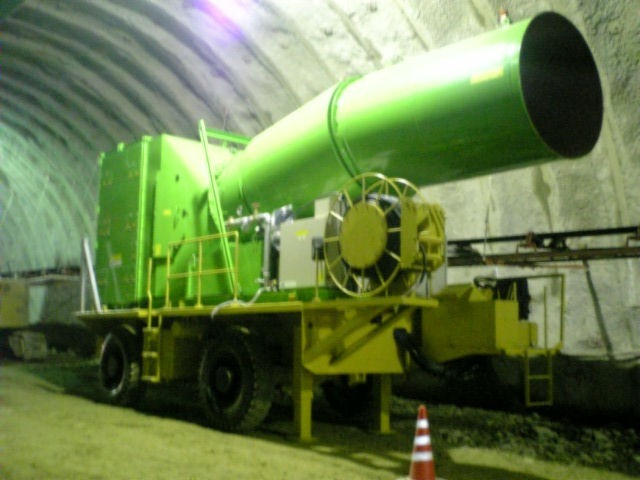

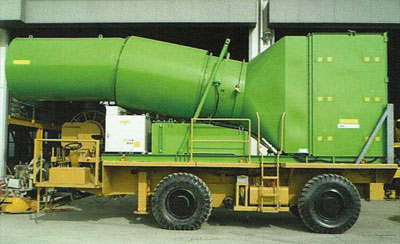

ホイール台車搭載

Principle 電気集塵機の集塵原理

Specification 機器仕様

エコクリーンM-ECX型(株式会社エムシーエム製)

型式 M-ECX750 M-ECX1800 M-ECX2400 M-ECX3000
集じん効率 90%以上、吸入性粉じん対象PM4重量法
処理風量 (㎥/min) 750 1,800 2,400 3,000
全長 (mm) 6,511 8,900 8,300 8,900
全幅 (mm) 1,800 2,340 2,340 2,340
全高 (mm) 1,800 3,200 3,200 3,200
乾燥重量 (kg) 約3,500 約6,500 約8,100 約9,100
電源 3相3線
400V20KVA
3相3線
400V36KVA
3相3線
400V50KVA
3相3線
400V100KVA
ファン動力 (kw) 15 30 37 75
高圧電源動力 (kw) 1.7 5.3 5.0 7.9
洗浄 頻度 2回以上/日 2回以上/日 2回以上/日 2回以上/日
水量 約0.6㎥以上 約1.2㎥以上 約1.6㎥以上 約1.6㎥以上
ブースタポンプ 7.5kw 0.9MPa 7.5kw 0.9MPa 7.5kw 0.9MPa 7.5kw 0.9MPa
水タンク 1.0㎥ 1.6㎥ 2.0㎥ 2.0㎥
騒音値(機側1.5m,dB(A) 83dB(A) 83dB(A) 84dB(A) 86dB(A)

右へスクロールしてください →

※1 最高効率は95%以上あるが、換気計画を行う場合には90%を適用することを推奨する。 PM4とは4μmの粒子を50%カットする分粒特性を有する装置を通過した粉じんを対象として計測したデータです。
※2 仕様及び外親は予告なく変更する場合があリます。詳細は承認図によるものとします。
※3 上記以外の仕様の集じん機もご要望に応じ設計・製作します。

Drawing 図面データ(外形図)

トラック搭載図

クローラ台車搭載図(1,800、2,400、3,000㎥/min)

M-ECX750型エコクリーン 小断面トンネル用

Date 測定データ・参考資料

エコクリーンX 及びエコクリーンの測定結果例


デジタル粉じん計(LD-3K)による坑内粉じん濃度低減率

電気式とフィルター式の集じん効率比較


参考資料(東京都市大学の試験結果による)

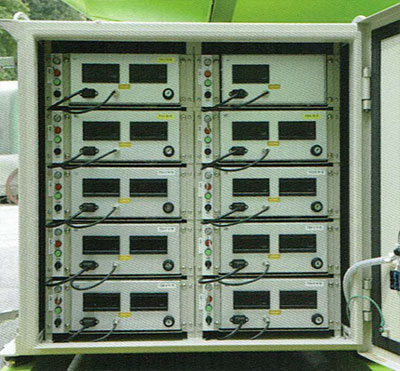

高圧電源装置

制御盤

ブースターポンプ

エコクリーンXV型 トンネル掘削工事用大風量型集塵機

About エコクリーンM-ECXV型とは?

大断面トンネルにおける大風量の集じん機の要望に応え、大風量型の集じん機を開発しました。

合せて、回転数制御を可能にし、電力消費を抑えられるようにインバータ盤を標準装備しております。

Feature エコクリーンXV型の特徴

高い集じん効率

帯電極板の改良によりこれまで以上の集じん効率が得られるようになりました。

大風量

大断面トンネルにおける大風量の要望に応えるべく、2400、2700,3000㎥/minを供給します。

インバータによる風量制御

大風量化に伴いファン動力が大きくなって消費電力が多くなるのを抑えるため、トンネル内の作業サイクルに合せて風量制御を行えるようにインバータ盤を装備しております。起動電流の抑制にも効果があります。

吐出ダクトの現場取付けが不要

吐出ダクトを矩形とし輸送時の高さを抑えたため、取付けた状態で搬入が可能となり、現場での取付け作業が不要となります。

Specification 機器仕様

エコクリーンM-ECXV型(株式会社エムシーエム製)

型式 M-ECXV2400 M-ECXV2700 M-ECXV3000
処理風量 (㎥/min) 2,400 2,700 3,000
集じん効率 95.2% 92.6% 92.3%
全長 (mm) 9,540 9,540 9,540
全幅 (mm) 2,340 2,340 2,340
全高 (mm) 2,794 2,794 2,794
乾燥重量 (kg) 8,700 9,400 10,500
電源 3相3線
400V57KVA
3相3線
400V79KVA
3相3線
400V104KVA
ファン動力 (kw) 37 55 75
インバーター盤 標準装備
高圧電源動力 (kw) 8.1 8.1 8.1
洗浄 頻度 2回以上/日 2回以上/日 2回以上/日
水量 約1.6㎥以上 約1.6㎥以上 約1.6㎥以上
ブースタポンプ 7.5kw 0.9MPa 7.5kw 0.9MPa 7.5kw 0.9MPa
水タンク 2.0㎥ 2.0㎥ 2.0㎥
騒音値(機側1.5m,dB(A) 84dB(A) 84dB(A) 86dB(A)

右へスクロールしてください →
